شركة مصنعة لفواصل الطرد المركزي الأنبوبية في صناعة الأدوية
الهيكل والمبدأ: يتكون الفاصل من جسم الآلة، وجزء القيادة، والوعاء، وحوض تجميع السائل، ومقعد محمل السائل، وما إلى ذلك. يتم رش المادة على الوعاء من المدخل الموجود في الأسفل، وتتشكل قوة طرد مركزي قوية عندما يدور الوعاء مع المادة، مما يجعل المادة تتدفق لأعلى على طول جدار الوعاء ثم يتم فصلها بسبب اختلاف الجاذبية بفعل قوة الطرد المركزي.

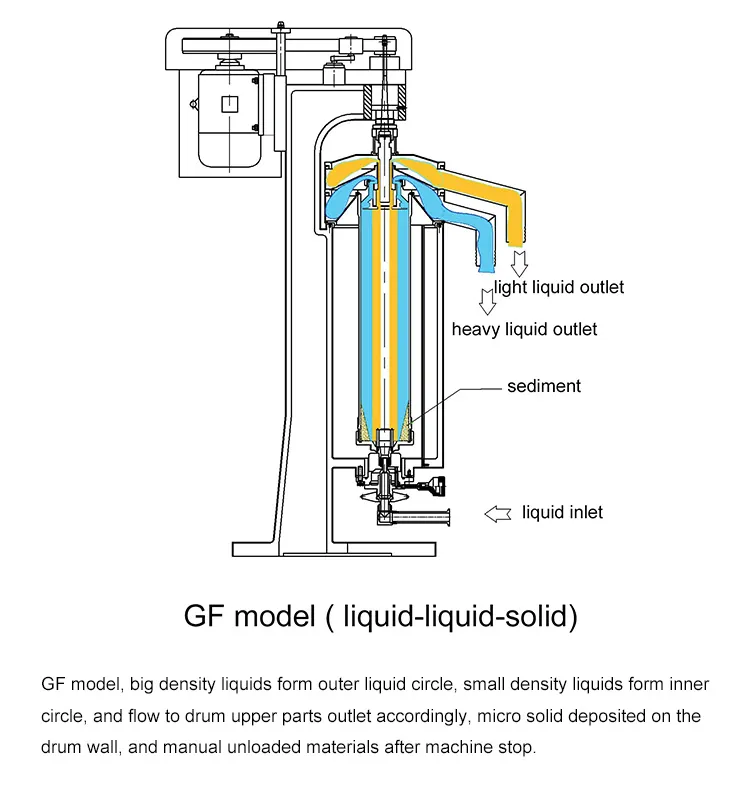

GF- للفصل: يشكل السائل الثقيل حلقة خارجية، بينما يشكل السائل الخفيف حلقة داخلية. يتدفقان إلى أعلى الوعاء ويخرجان من مخرجيهما. أما المواد الصلبة الصغيرة فتترسب على جدار الوعاء ويتم إخراجها يدويًا بعد توقف الجهاز.

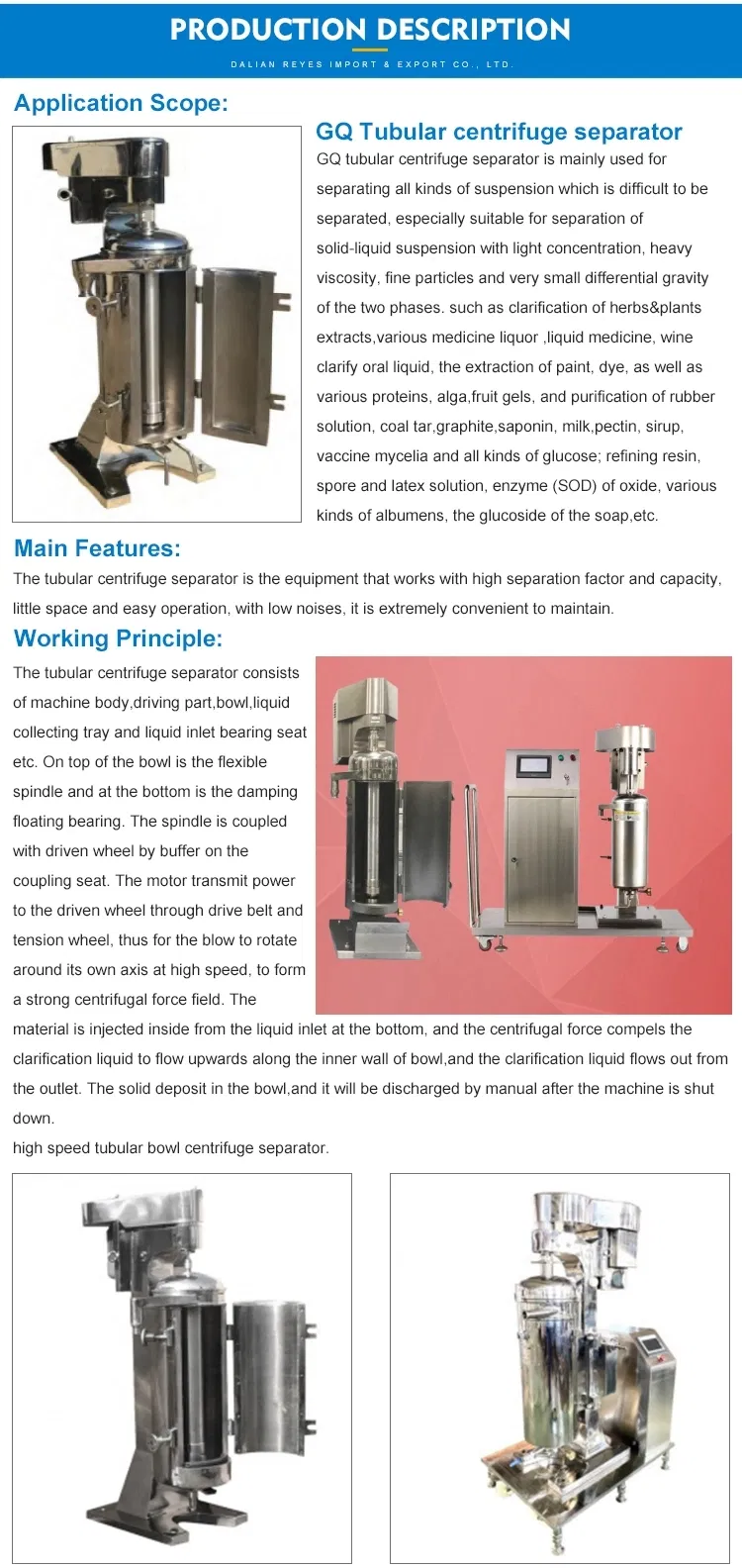

تُستخدم فواصل الطرد المركزي الأنبوبية GQ لتوضيح المواد الصلبة السائلة، وهي تُستخدم بشكل أساسي لتوضيح جميع أنواع المخاليط السائلة التي تحتوي على جزيئات صلبة دقيقة جدًا، مثل القهوة والشاي والخميرة والنشا والبكتيريا والطحالب وما إلى ذلك.
تُستخدم هذه الآلة في مجالات الطب الحيوي، وتحضير الأدوية الصينية التقليدية، والأغذية الصحية، والمشروبات، والصناعات الكيميائية، وغيرها. وهي تُعدّ حاليًا جهازًا مثاليًا للفصل بالطرد المركزي. يبلغ الحد الأدنى لحجم الجسيمات المراد فصلها 1 ميكرون، مما يجعلها مناسبة لاستخلاص وتركيز وتصفية المواد السائلة والصلبة ذات التباين الكثافي الطفيف، والمواد الصلبة ذات الحجم الصغير والمحتوى المنخفض، والمواد شديدة التآكل، وغيرها.
الفاصل الأنبوبي هو نوع من معدات الفصل الدقيق، وهو مناسب لفصل المواد العالقة ذات الكميات الصغيرة من المواد الصلبة، وفصل السوائل القابلة للذوبان ذات الفروقات الطفيفة في الكثافة. ويعتمد على قوة الطرد المركزي لدفع المواد ذات النسب المختلفة تحت ضغط، مما يُحقق الفصل الدقيق. وبناءً على وظيفة الفاصل الأنبوبي، يُقسم إلى نوعين: الفاصل الأنبوبي المُصفّى (GQ) لفصل السوائل عن المواد الصلبة، والفاصل الأنبوبي المُفصل (GF) لفصل السوائل (الخفيفة) عن السوائل (الثقيلة) مع كميات قليلة من المواد الصلبة.
يتكون هذا الفاصل عالي السرعة من غطاء الجهاز، وجهاز التشغيل، والأسطوانة، وصينية تجميع السائل، ومدخل السائل، وقاعدة المحمل. وهو من فواصل الترسيب. الأسطوانة العلوية عبارة عن عمود مرن، بينما السفلية مزودة بمحمل عائم مخمد. يتصل العمود الرئيسي بمخمد صدمات وعجلة غير فعالة. ينقل المحرك الطاقة من سير النقل وعجلة الشد إلى العجلة غير الفعالة، مما يدفع الأسطوانة للدوران حول محورها بسرعة عالية، وبالتالي يُشكل مجال قوة طرد مركزي قوي. تُغذى جميع المواد من مدخل السائل الموجود أسفل الأسطوانة، وتتدفق لأعلى على طول جدارها بفعل قوة الطرد المركزي. خلال هذه العملية، تُشكل المرحلة السائلة الكثيفة الحلقة الخارجية، بينما تُشكل المرحلة السائلة الأقل كثافة الحلقة الداخلية، وتتدفق كل منهما على حدة إلى مخرج السائل الخاص بها المثبت على الأسطوانة العلوية.

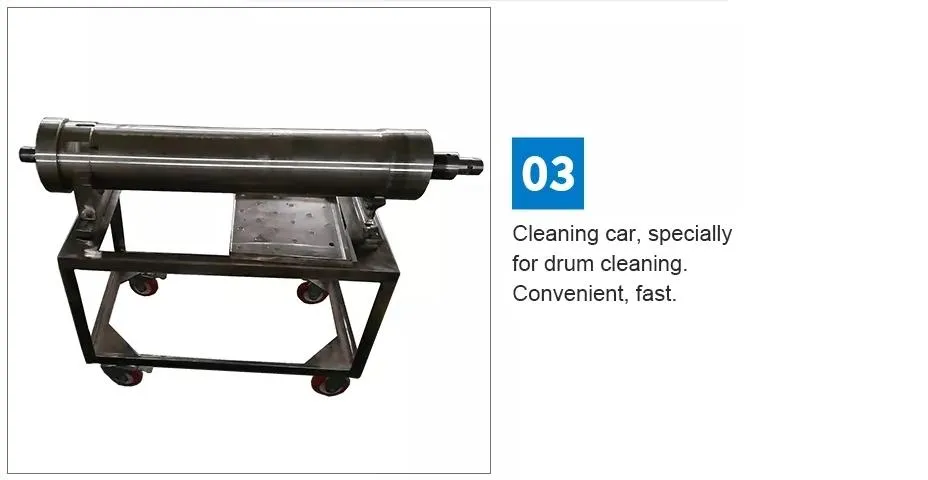

عندما يؤثر سمك الرواسب على تصفية الطور السائل أو سعة وزن الخبث المقدر في الأسطوانة، يجب إزالة رواسب جدار الأسطوانة يدويًا بعد الإيقاف.
معايير المنتج
غرض | GQ/GF75 | GQ/GF105 | GQ/GF125 | GQ/GF150 | |||
طبل | القطر الداخلي (مم) | 75 | 105 | 125 | 147 | ||
الارتفاع (مم) | 450 | 730 | 730 | 730 | |||
حجم الترسيب (لتر) | 2.67 | 6 | 8 | 10 | |||
أقصى سرعة (دورة/دقيقة) | 21000 | 17500 | 16500 | 15800 | |||
أقصى عامل فصل | 22500 | 18500 | 17300 | 16800 | |||
قطر فوهة المدخل (مم) | 3/4/6 | 4/6/8 | 6/8/10 | 8/10/12 | |||
ضغط مدخل المادة (ميجاباسكال) | ≥0.05 | ||||||
السعة (سعة الماء) لتر/ساعة | 670 | 1600 | 2200 | 3200 | |||
السعة الفعلية باللتر/الساعة (حسب المحتوى الصلب) | 50-80 | 100-200 | 200-300 | 300-700 | |||
طراز المحرك | محرك ثلاثي الأطوار ثنائي القطب | ||||||
قدرة المحرك (كيلوواط) | 1.5 | 2.2 | 3 | 3 | |||
أبعاد الآلة (مم) | 500*700*1300 | 600*1000*1600 | 600*1000*1600 | 600*1000*1600 | |||
وزن الجهاز (كجم) | 300 | 460 | 490 | 510 | |||
التفاصيل
الخصائص الرئيسية
1. التصميم الفريد للشفرة الداخلية أكثر ملاءمة لعزل بكتيريا التخمير من التصميم التقليدي
فواصل أنبوبية. مزودة بجهاز إيقاف عكسي، يمكن الاحتفاظ بالسائل الأم المتبقي بالكامل دون فقدان بمجرد
توقف الآلة.
2. بفضل مزايا عامل الفصل العالي وقدرة الفصل القوية، فهو مناسب لفصل المواد وتنقيتها
والتي يصعب فصلها بواسطة جهاز الطرد المركزي العادي وجميع أنواع السوائل المستحلبة مثل زيت المحولات وزيت التشحيم،
زيت الوقود، زيت التوربينات، الشحوم، الأصباغ، فصل التصبن، وما إلى ذلك.
3. هيكل بسيط من النوع الخطي، سهل التركيب والصيانة.
4. اعتماد مكونات من علامات تجارية عالمية مشهورة ومتطورة في أجزاء المحامل والأجزاء الكهربائية وأجزاء التشغيل.
5. التشغيل في بيئة عالية الأتمتة والذكاء الاصطناعي، بدون تلوث
6. سهل الإعداد والاستخدام والتنظيف لتقليل وقت التوقف بين عمليات الفصل
7. لا حاجة لأغشية بديلة أو مواد استهلاكية باهظة الثمن

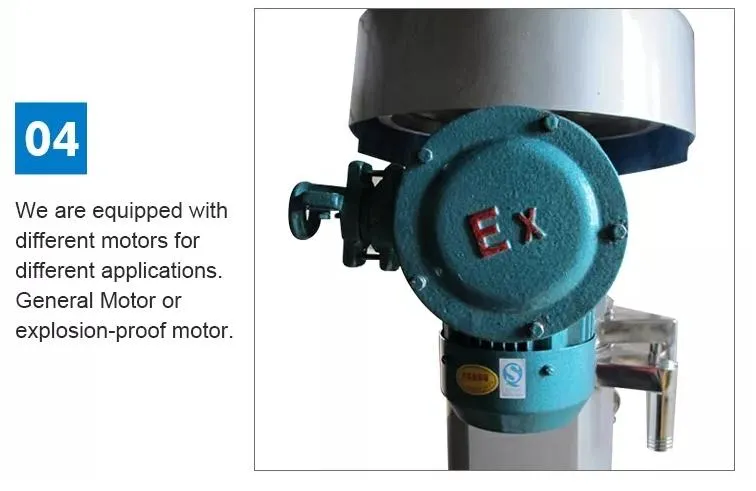

توفر المحركات الكهربائية ذات 8.3 طور الطاقة اللازمة للتسارع السريع والتشغيل الهادئ.
9. بصمة صغيرة.
صور تفصيلية
